Муфты для соединения арматуры: виды, преимущества и сфера применения

До недавнего времени выбора не было: стержни просто укладывали с перехлестом и связывали проволокой. Это надежно, но крайне расточительно. Перерасход металла достигает 20–25%, а в местах нахлеста получается «каша» из прутьев, которую сложно качественно забетонировать.

Сегодня инженеры все чаще выбирают механическое соединение — муфты для арматуры. В этой статье разберем, что это за технология, какие типы муфт существуют и как подобрать правильное решение для вашего объекта.

1. Что такое муфта для соединения арматуры?

Муфта — это полый цилиндр из высокопрочной стали (обычно марок 40Х, 45 или аналогов), который надевается на концы двух арматурных стержней и жестко фиксирует их между собой.

Главная задача муфты — передать усилие от одного стержня к другому таким образом, чтобы место стыка работало как цельный, неразрывный участок арматуры. При правильном монтаже разрыв при испытаниях происходит не в муфте, а на целом теле арматуры рядом с ней.

Вся продукция, используемая в ответственных конструкциях, должна соответствовать требованиям ГОСТ 10922 (Соединения сварные арматуры и закладных изделий...).

2. Основные типы муфт

На рынке представлено несколько основных типов механических соединений. Выбор зависит от условий монтажа, класса арматуры и бюджета.

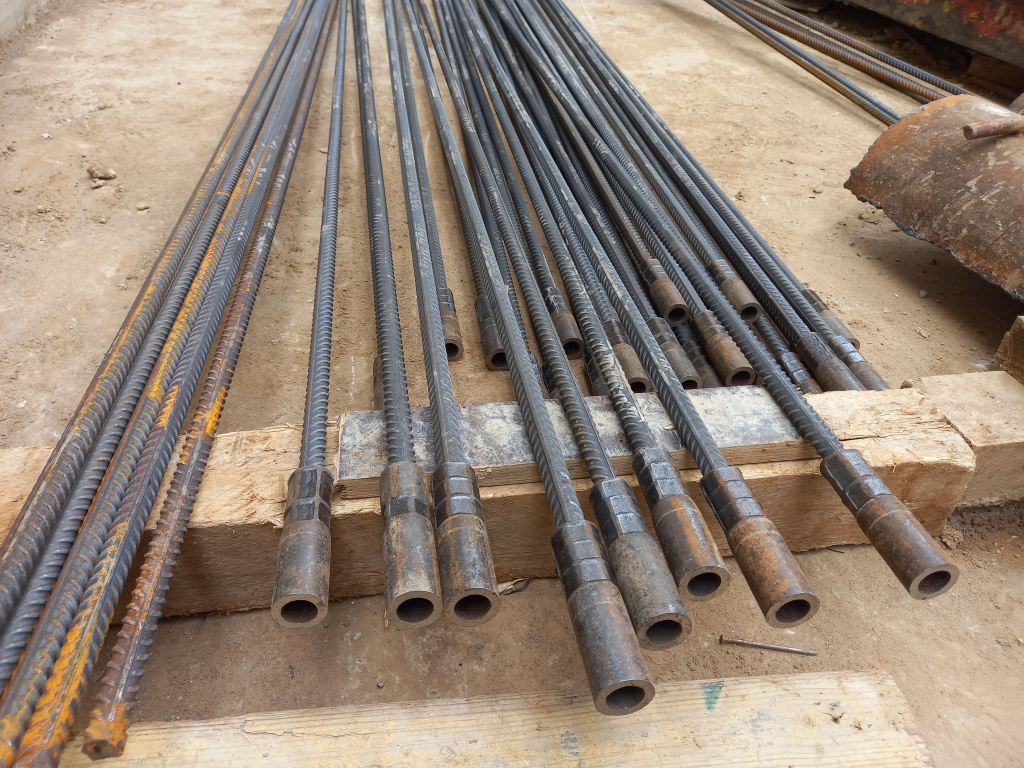

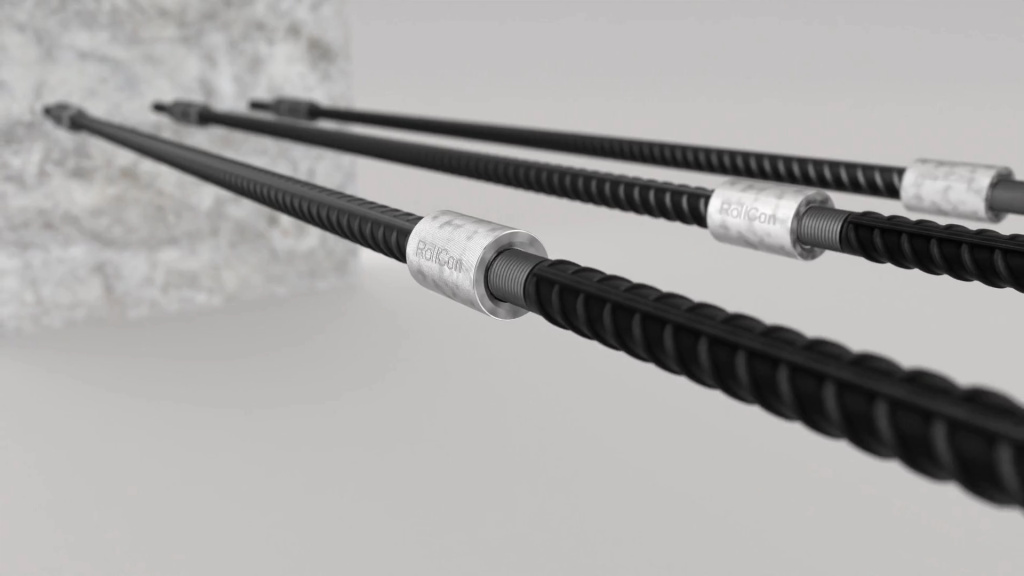

Резьбовые муфты с цилиндрической резьбой

Это самый распространенный тип для тяжелого монолитного строительства.

• Технология: На концах арматурных стержней специальным станком нарезается цилиндрическая (прямая) резьба. Муфта просто накручивается на стык, часто с использованием динамометрического ключа для контроля усилия затяжки. Принцип работы напоминает обычную гайку и болт — фиксация происходит за счет сцепления витков резьбы.
• Плюсы: Высочайшая надежность, подходит для арматуры любого диаметра (от 16 до 40 мм и более), относительная простота монтажа.
• Минусы: Неравномерное распределение нагрузки (первые витки работают интенсивнее остальных), необходимость в электроинструменте и квалифицированных операторах станков.

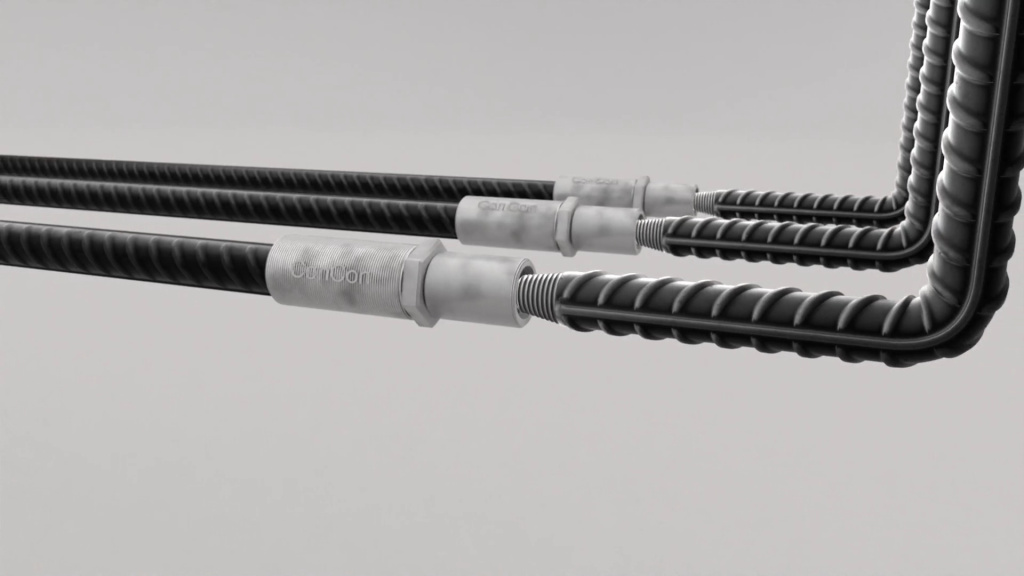

Конические резьбовые муфты (самоцентрирующиеся)

Это технически более совершенный подвид резьбовых соединений. Если цилиндрическая резьба работает по принципу «болт-гайка» (прямые параллельные стенки), то коническая резьба (обычно с конусностью 1:16) работает по принципу «клин в клин».

• Технология: Резьба нарезается не на прямой, а на конической поверхности как у муфты (внутри), так и у стержня арматуры (снаружи). При свинчивании диаметр постепенно увеличивается, и происходит радиальное обжатие. Стержень как бы «заклинивает» в муфте по всей длине резьбы.
• Главное преимущество — самоцентрирование: В отличие от цилиндрических соединений, где возможен небольшой перекос или люфт, коническая резьба автоматически центрирует ось стержня относительно оси муфты. Это критически важно для колонн и сильно нагруженных конструкций, где не допускаются изгибающие моменты в месте стыка.
• Распределение нагрузки: Благодаря конусу, напряжения распределяются равномерно по всей длине резьбы, а не концентрируются на первых витках (как это часто бывает в обычных резьбах). Это обеспечивает высокую усталостную прочность при динамических нагрузках.

Плюсы: Идеально для сейсмоопасных зон и объектов с вибрационными нагрузками, компенсация небольших дефектов резьбы, высокая надежность соединения «позиционного» типа (когда стержни нельзя вращать).

Минусы: Более сложное и дорогое оборудование для нарезки (требуются специальные резцы или гребенки), большая длина муфты по сравнению с цилиндрической. Согласно СП 63.13330.2018, длина муфты должна быть не менее 3,3d (где d — диаметр арматуры), что не всегда удобно в густоармированных конструкциях.

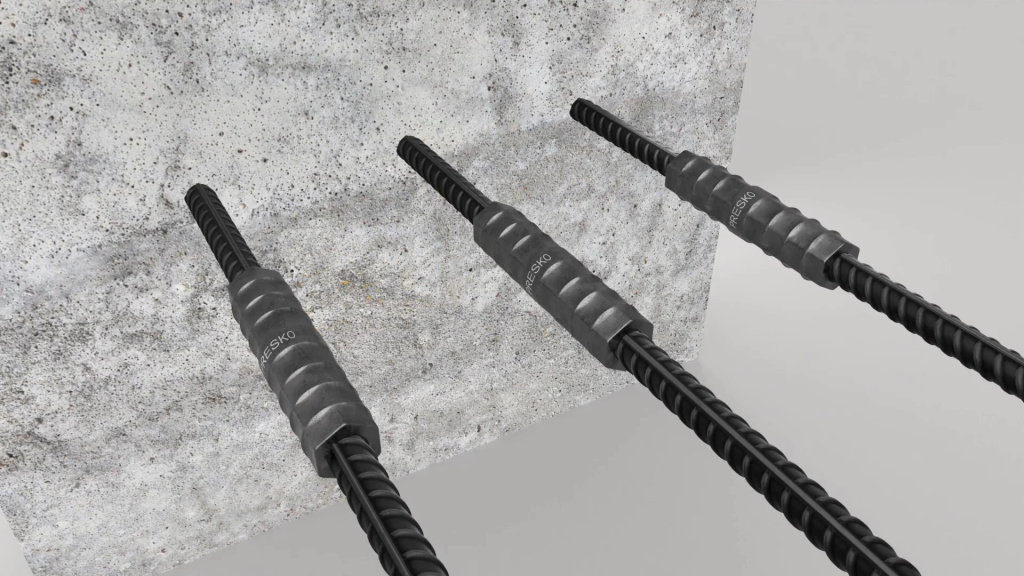

Обжимные (запрессовочные) муфты

Идеальный вариант для работы в условиях, где использование открытого пламени или искрообразование запрещены, а также в сложных погодных условиях.

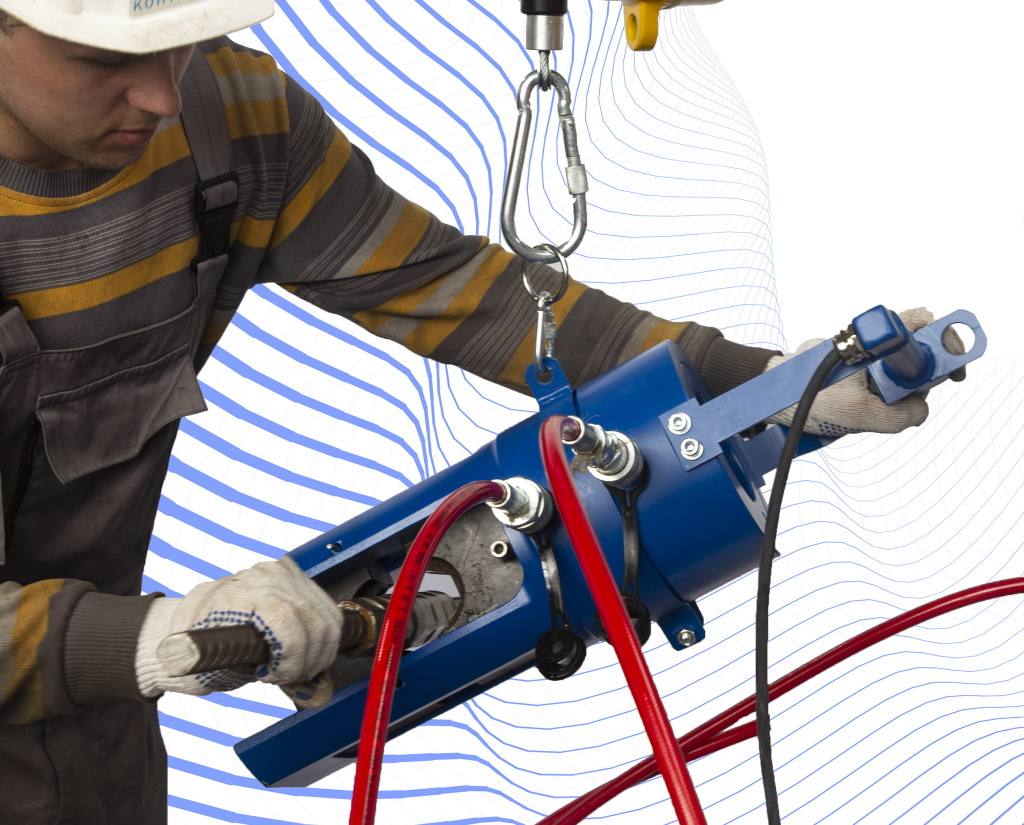

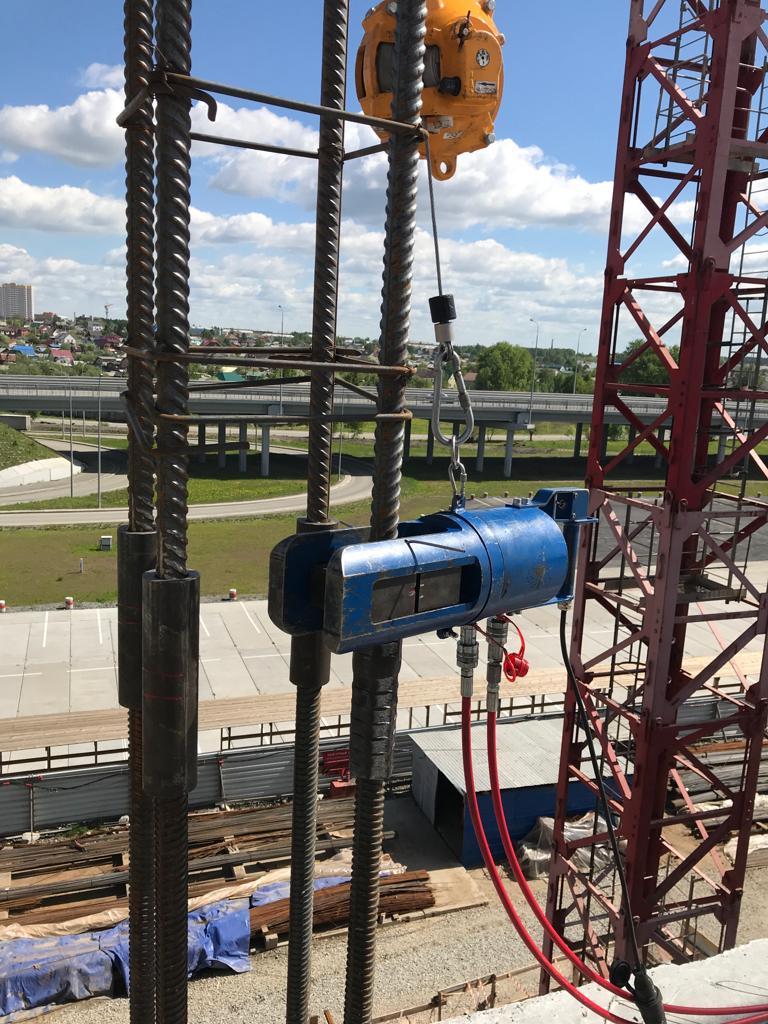

• Технология: Муфта надевается на стык, после чего специальный гидравлический пресс (ручной или электрический) обжимает ее в нескольких местах. Металл муфты деформируется и намертво схватывает рифленую поверхность арматуры.
• Плюсы: Не требует нарезки резьбы, не повреждает заводской профиль арматуры, очень высокая скорость монтажа.
• Минусы: Гидравлический инструмент требует обслуживания, муфты являются одноразовыми (нельзя демонтировать и использовать повторно).

Сварные соединения

Сварку тоже можно отнести к способу соединения, но в контексте нашей статьи важно понимать: муфты вытесняют сварку там, где важно сохранить структуру металла и ускорить процесс. Сварка требует высококвалифицированных сварщиков и последующего контроля швов (УЗК или рентген), тогда как муфтовые соединения проще контролировать визуально и механически.

3. Преимущества муфтового соединения перед нахлестом

Почему стоит отказаться от классического нахлеста? Приведем 5 весомых аргументов:

1. Экономия металла. При нахлесте вы укладываете два стержня параллельно друг другу. Это прямой перерасход. Использование муфт экономит до 15-20% арматуры на объекте.
2. Экономия бетона. Там, где нет двойного слоя арматуры внахлест, можно уменьшить защитный слой бетона. Конструкция становится легче и тоньше при сохранении несущей способности.
3. Разгрузка узлов. Места нахлестов — это "пробки", где бетон сложно равномерно распределить. С муфтами каркас получается аккуратным, бетон затекает равномерно, исключая образование пустот (каверн).
4. Прочность. Муфта сертифицируется на разрывное усилие. Качественное муфтовое соединение (особенно коническое) работает как «цельный стержень» при испытаниях на растяжение.
5. Скорость. Один рабочий со станком может подготовить и соединить до 100 стыков за смену. Вязать такое количество стержней вручную — работа целой бригады.

4. Где применяются муфты?

Технология обязательна к применению или высокоэффективна в следующих типах конструкций:

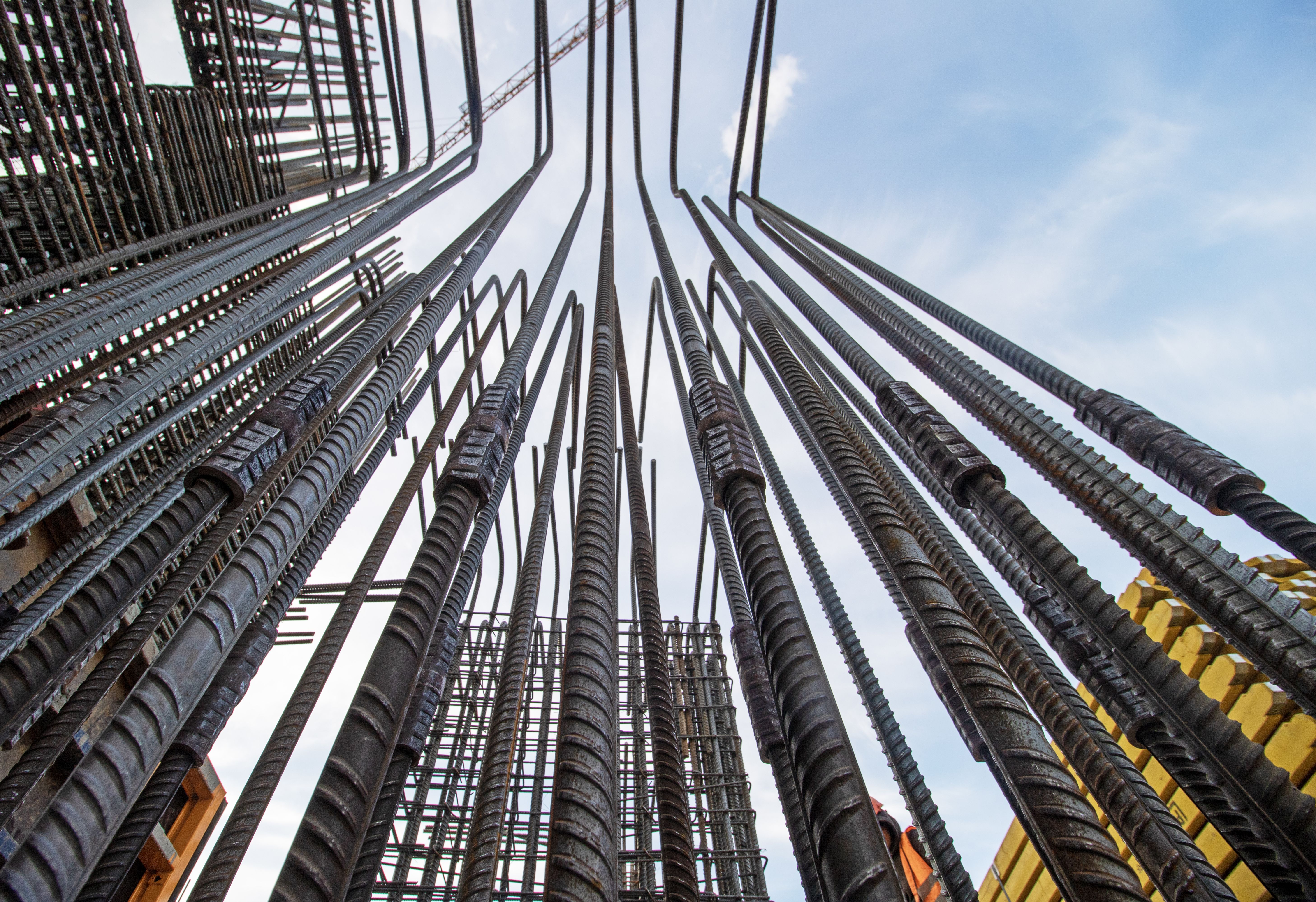

• Высотное монолитное строительство: Колонны, стены, ядра жесткости небоскребов.
• Мостовые опоры и тоннели: Конструкции с высокими динамическими нагрузками (здесь особенно актуальны конические муфты).
• Сейсмостойкие зоны: В регионах с повышенной сейсмической активностью самоцентрирующиеся конические соединения являются предпочтительным выбором.
• Гидротехнические сооружения: Плотины, набережные, фундаменты под водой.
• Особо ответственные объекты: Атомные электростанции, бункеры, объекты Минобороны.

5. Как выбрать муфту?

При выборе обратите внимание на три параметра:

1. Диаметр и класс арматуры. На муфте всегда указано, под какой диаметр она предназначена (например, Муфта 25А500С). Убедитесь, что муфта подходит под класс прочности вашей арматуры (А400, А500С и т.д.). Для конических муфт важно соблюсти соответствие шага резьбы.
2. Наличие сертификатов. Добросовестный поставщик всегда предоставит протоколы испытаний на разрыв. Не верьте на слово — требуйте бумаги. Для ответственных конструкций (мосты, АЭС) требуется подтверждение испытаний на малоцикловую усталость.
3. Качество стали. Муфта должна быть изготовлена из качественной конструкционной стали. Визуально на ней не должно быть глубоких раковин, заусенцев и следов сильной коррозии.

6. Технология монтажа (на примере резьбовой муфты)

Рассмотрим процесс на примере резьбовой муфты (как самой популярной):

• Шаг 1. Подготовка. Торцы арматуры зачищаются от ржавчины и грязи. Важно сделать ровный спил (перпендикулярно оси), особенно для конической резьбы.
• Шаг 2. Калибровка и нарезка резьбы. Стержень фиксируется в станке. Специальной головой накатывается или нарезается резьба. Для конической резьбы используются резцы с большей точностью. Процесс занимает 30-60 секунд.
• Шаг 3. Смазка. На резьбу наносится консистентная смазка (она снижает трение и защищает от коррозии). Для конических соединений смазка обязательна для достижения проектного усилия затяжки.
• Шаг 4. Свинчивание. Муфта накручивается на первый стержень до упора. Затем в нее вкручивается второй стержень.
• Шаг 5. Контроль. Контролируется момент затяжки (чтобы не было люфта) и общая длина соединения. Для конических муфт часто контролируют расстояние, на которое стержень вошел в муфту (метод "глубиномера").

7. Частые ошибки при монтаже

Даже хорошая муфта не сработает, если монтажники халатны. Вот топ-3 ошибок:

• Грязь на резьбе. Песок или окалина внутри резьбы не дадут соединиться виткам плотно. Соединение "схватится", но не обеспечит полной прочности. Для конической резьбы грязь критична — она может помешать "заклиниванию".
• Неполное свинчивание. Если между торцами стержней внутри муфты остается большой зазор, соединение работает не как цельный стержень, а как "слабина". В конических соединениях недокрученный стержень снижает площадь контакта.
• Экономия на инструменте. Использование обычных газовых ключей вместо динамометрических не позволяет контролировать усилие. Это приводит или к недотяжке (люфт), или к срыву резьбы (перетяжка).

8. Заключение

Муфтовое соединение арматуры — это не просто дань моде, а экономически обоснованная инженерная необходимость. Оно позволяет экономить до 20% металла, ускорять строительство в 2-3 раза и создавать по-настоящему надежные железобетонные конструкции.

При этом выбор типа муфты зависит от задач:

• Если нужна скорость и простота — выбирайте обжимные.
• Если нужна надежность и работа в стесненных условиях — цилиндрические резьбовые.
• Если объект находится в сейсмоопасной зоне или подвержен вибрациям — конические резьбовые.

Если вы проектируете или строите сложный объект, присмотритесь к этому методу. Консультация специалиста на этапе проектирования поможет подобрать правильный тип муфт и избежать лишних затрат на стройплощадке.

9. FAQ: Часто задаваемые вопросы

Вопрос: Можно ли использовать муфты на арматуре в растянутой зоне бетона?
Ответ: Да, это основное назначение механических соединений. При наличии сертификата, подтверждающего равнопрочность (разрыв по телу арматуры, а не по резьбе), муфты разрешены в любых зонах, включая растянутые. Конические муфты даже предпочтительнее в таких зонах.

Вопрос: Чем смазывать резьбу перед монтажом?
Ответ: Используются специальные смазки на основе дисульфида молибдена или графитовые составы. Обычный солидол нежелателен, так как выдавливается при высоких нагрузках. Для конической резьбы используют смазки, препятствующие задирам ("схватыванию" металла).

Вопрос: Можно ли комбинировать муфты разных производителей?
Ответ: Категорически не рекомендуется. Резьба (особенно коническая) может не совпасть по шагу, углу конуса или допускам. Используйте комплекты "муфта + арматура" от одного проверенного поставщика.

Вопрос: Сколько стоит одна муфта?
Ответ: Цена зависит от диаметра и типа. Конические муфты, как правило, дороже цилиндрических из-за более сложной механообработки. Для точного расчета стоимости под ваш объект лучше запросить коммерческое предложение у поставщиков.
